 릴레이 기호 저 Ry 가 R 에 대한 접점이고 R 은 릴레이코일 표시이다.
지금 상태의 회로에서는 ry 접점상태가 좌측에 있으므로 b 접점임,
a 접점은 T-a 처럼 우측에 통상적으로 그린다.
도면 상에 릴레이 가 여러개 있으면 r1 ,r2,r3 식으로 표시하고 접점에도 r1,r2,r3 이런 식으로
번호를 붙여 구분한다.
상 : 릴레이 사진 현재 붙어 있는 접점이 b 접점이다(nc)

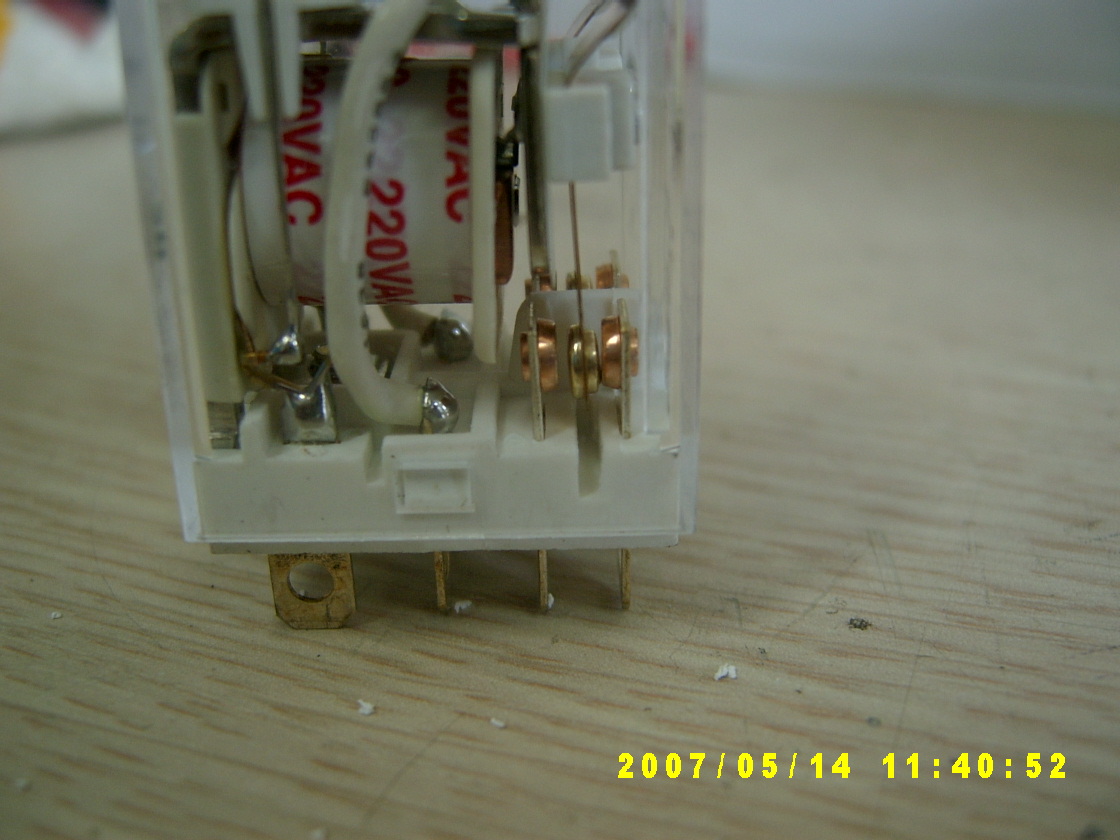

상: 좌측의 노란선이 코일 단자로 간 선, 코일 옆의 굵은 백색 선은 스위치com 단자.

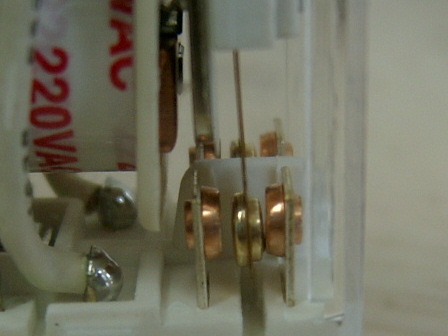

중간 사진 : com 단자가 b 접점에 붙어있는사진, 전기가 들어가면 저 판을 당겨서 a 접점에
스위치를 붙인다.

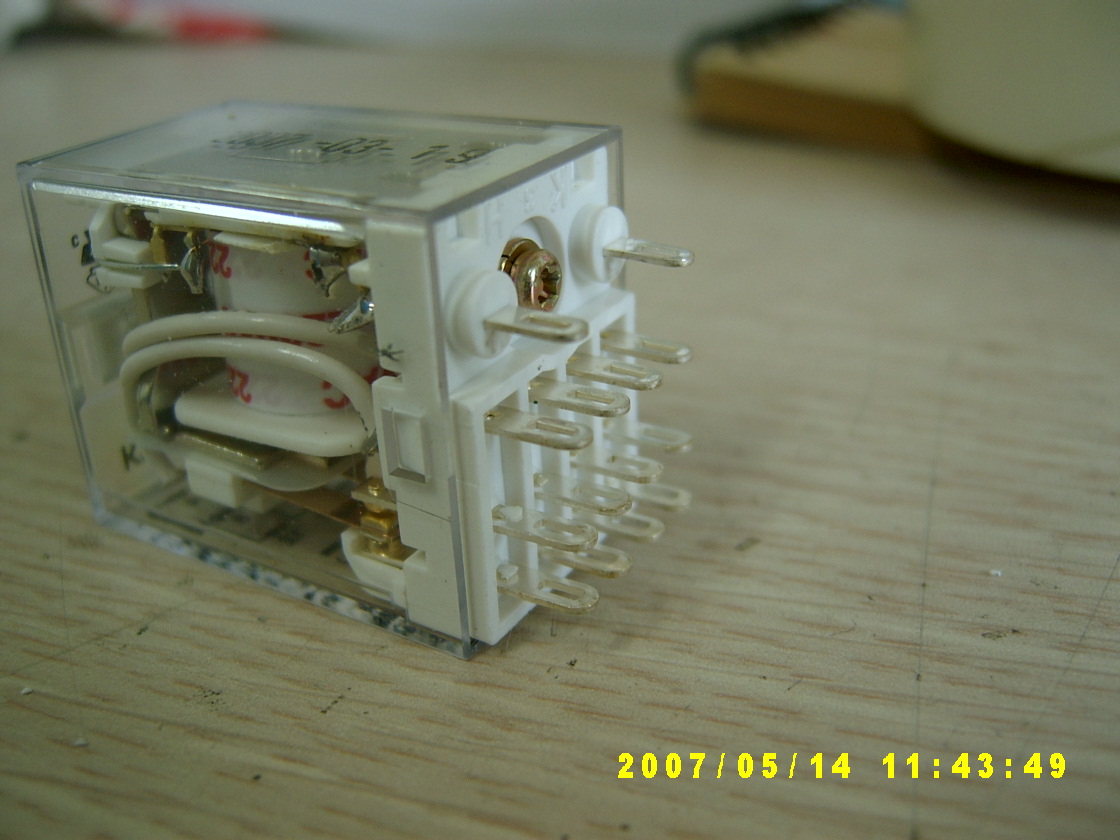

하단 사진 :어디를 어떻게 연결할 것인가 단자 배열.
맨위로 빼쭉 튀어나온 저 2개가 릴레이에 전기를 넣었다 끊었다 하는전원 단자.
이런 형태의 릴레이의 핀 배열은 모두 같으니 걱정할거 없다
바로 아래 가 com 단자 이 콤단자를 기준으로 전기 없을때는 b에 붙어있고 전기 있을때는
a 접점으로 붙는 공통단자.
그 다음 아래가 a 접점이다. 전기를 넣으면 콤 단자하고 이 단자가 붙어 스위치를 킨거와 같다.
맨 밑에 것이 b 접점 단자. 이 릴레이는 4a4b 로 전기적 으로 분리된 접점이 (스위치가)4 열이나 있는 릴레이다.
도면 상에서 릴레이 코일표시 R1,R2 등 표시(혹은 둥그런 원내에 R1 ,Rx)
접점에도 R1,R2 등 으로 표시 되어있음 , 같은 번호를 찾으면 어느릴레인지 구분됨. |
