이번 부터는 기능에 관한 내용입니다.

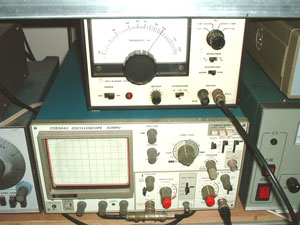

우선 그림에 보면 오실로스크프위에 오실레이터 저주파수용 (사람이귀로들을수있는 음역)오실레이터가 올려저있읍니다.
왜냐하면 이나로그 오실로스코프로는 계속 움직이는 크기와 주파수가 다른 신호를 잡아서 정지시키는 기능은 없으므로 어떤기기의 특성을 측정하고자 한다면 크기와 주파수가 거의 일정하게 나오는 신호원이 필요하기 때문에 헤드유닛을 제외한 모든 부분에는 오디오 제너레이터를 사용합니다만 테이프 플레이어나 CD 플레이어등에는 전용으로 만들어진 테스트용 신호를 만들어서 레코딩해놓은 테스트 테이프나 테스트 CD를 사용해야합니다.
그리고 크기와 주파수가 불규칙하게 움직이는신호를 측정하기위해서는 디지탈 오실로스코프를 사용하면 샘플링과정을 통해서 특정영역만을 추출하여 측정이 가능합니다.
아나로그 오실로스코프나 디지탈오실로스코프의 차이점은 아나로그가 1세대라면 디지탈은 2세대정도로 진보된 측정기라고할수있을것이나 아나로그를 모르면 디지탈을 이해하기 어려울것입니다.
오실로스코프의 판넬에는 아주 여러가지의 스위치들이 있읍니다.
이들 스위치의 의미와 조작하는 방법만 알아낸다면 그다음에는 아주 자유롭게 여러가지들을 측정할수있을것입니다.
가장 먼저 해야할일이 이 스위치들의 기본조작입니다.
내가 무엇을 측정할것인지에 따라서 다르기는하지만 어디서부터 시작할것인지는 공통으로 맞출수가 있는것입니다.
오실로스코프에는 1채널도있지만 요즈음은 거의2채널이 주류인것같으니 2채널을 기준으로 설명해보도록하겠읍니다.
그림을 보시면 빨강노브사이로 VERT MODE 라는 스위치가 있읍니다.
이스위치는 채널1 이나 채널2로 들어온 입력신호를 스크린에 어떻게 표시해줄것인지를 선택해주는 수위치입니다.
만일 채널 1만 사용한다면 CH 1에 위치시키면 되고 채널2 만 사용한다면 CH 2 에 ??추어주고 두가지를
동시에 측정하려면 DUAL 에 위치하고 CH 1과 CH 2 를 합해서 표시하려면 ADD 모드에 맞추어주면 됩니다.
그리고 그아래의 금속단자는 접지단자입니다.
또한 빨강 손잡이가 달린 2중스위치는 입력신호전압의 크기에 따라서 전환해주어야하는 감쇄기입니다.
이것이 없으면 스크린의 크기보다 커다란 전압이 들어오면 전체를 적정하게 조절해서 모든부분을 스크린에 표시할수가없어서 불편해집니다.
오실로스코프의 스크린에는 위의 그림과같이 수직과 수평으로 균등하게 눈금이 그려저 있어서 아까의 감쇄기의 배율에맞게 입력된전압을 관측할수있도록 만들어저있읍니다.
위그림에서 빨강색 손잡이 안쪽으로 있는 스위치가 배율조절기이고 빨간볼륨이 미세조정기능입니다.
오른쪽으로 최대로 돌리면 LOCK 장치가 있어서 정밀하게 입력전압을 측정할때는 필히 LOCK 위치에 맞추고 사용해야합니다.
