[스크랩] 오실로스코프 사용법 공부하기-8

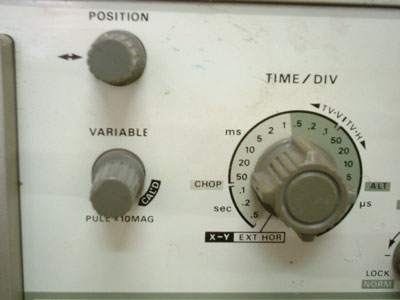

그림에서 TIME/DIV 라고 표기되어있는 멀티셀렉타의 기능중에서 위상 측정하는 기능은 지난번에 설명했고 이번에는 그 윗쪽으로 주파수를 측정하는 기능에 대해서 알아보도록하겠읍니다. 자세히 보면 sec 가 있고 그 위로 ms 영역이 있고 그윗쪽으로 us 영역이 있읍니다. 여기서 sec 는 초를 의미함이고  .1 이라고 표기된곳은 0.1초를 의미합니다. 주로 낮은주파수 hz 단위를 측정할때 사용하고 그위로 ms 라고 표기된곳의 1ms 는 0.001초를 의미합니다. 예를 들어서  주파수 1khz 는 1초에 1000번의 진동하는 주파수인데 이 주파수의 1주기를 측정하려면 1초를 1000분에 1로 쪼개는 장치가 있으면 1주기를 화면에 표시할수있읍니다. 이와 같이 측정하고자하는 주파수 만큼의  크기로 1초을 쪼개는 장치가 이 스위치인 TIME/DIV 스위치인것입니다. 여기서 u-sec 영역은 주로 mhz 단위의 높은 주파수를 측정하기 위해서 1초를 1000000번 이상을 분해하는 아주 높은 정밀도의 시간분해장치 인고로 만들기도 어려운만큼 가격도 비싸집니다. 측정할수있는 주파수가 높으면 높을수록 가격이 비싸지는 이유도 여기에 있읍니다. 카 오디오의 영역은 주로 20hz ~ 20000hz 인고로 수평주파수가 20000hz 이상급니면 어떤기종으로든 측정가능한것입니다만 요즈음은 이런스코프를 찿기가 더어렵읍니다. 주로 10mhz ~ 20mhz 정도면 가격도 저렴하고 구하기도 쉬우므로 많히 사용합니다.
